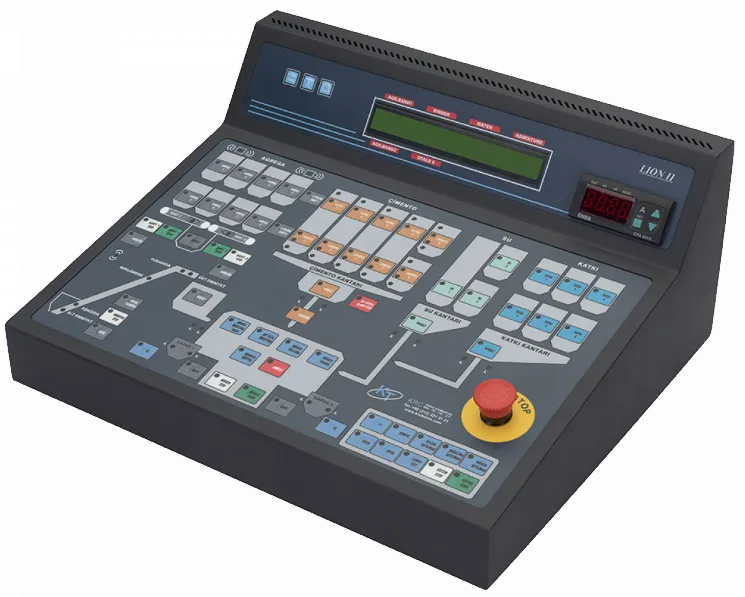

LION
4 kantarlı tartım indikatörü
4 kantarlı beton santrallerinde hassas tartım ve hızlı dozajlama için kullanılır.
Sürükleyerek döndürün; iki parmakla ya da fare tekerleğiyle yakınlaştırın; çift dokunuş görünümü sıfırlar. Klavyede ok tuşları döndürür, + ve − yakınlaştırır, 0 sıfırlar.
- kantar bağlantısı
- 4
- seri port: PC ve PLC
- 2
- besleme, 60 W
- 220 V AC
- mm, konsol ölçüsü
- 425 × 355 × 190
LION, EAGLE ile aynı konsol yapısını dört kantarlı santraller için sunar. Agrega, çimento, su ve katkı kantarları aynı anda bağlanır; loadcell ya da palsmetreli sıvı sayacıyla tartım yapılır.
Beton üretim programıyla eş zamanlı çalışır; bilgisayar arızasında santral mimik panelden manuel olarak çalıştırılabilir. Dahili bilgisayarlı sürümü LION-KRPC adını taşır.
Teknik özellikler
Tartım
- Kantar bağlantısı
- 4 adet: agrega, çimento, su, katkı
- Tartım tipi
- Loadcell ya da palsmetreli sıvı sayacı
- Nem ölçer
- 3 adet
- Dolum çıkışları
- Her kantar için hızlı ve hassas dolum
Haberleşme
- Serial 1
- PC haberleşmesi
- Serial 2
- PLC haberleşmesi
Elektrik
- Besleme
- 220 V AC (60 W); KRPC modelde 220 V AC (150 W)
- Giriş / çıkış
- 24 V DC, dışarıdan beslemeli, en fazla 1 A
Mekanik ve ortam
- Gövde
- DKP sac, siyah ya da beyaz texture boya
- Ölçüler
- 425 × 355 × 190 mm
- Ağırlık
- 8,2 kg (KRPC: 9 kg)
Seçenekler
- Dahili bilgisayar
- KRPC kodlu modellerde
- Analog giriş kartı
- 1 adet, 3 kanal, 4-20 mA / 0-10 V (nem ölçer ve ampermetre için)
Kullanım
- Manuel kumanda
- Mimik panel: acil stop, sistem start, mikser, dolum ve boşaltma için otomatik / manuel seçimi
Kaynak: LION Kullanım Kılavuzu (TR, 2012)
LION için arıza rehberi
Kılavuzdaki arıza tespit adımları. Sorunu seçin, adımları görün.
Tüm arıza rehberiİndikatör açılmıyorEAGLELION
Çözüm adımları
- Güç kablosunu kontrol edin.
- Kesintisiz güç kaynağını (UPS) kontrol edin.
Windows açılırken başlangıç hatası veriyor (bilgisayarlı KRPC modeller)EAGLELION
Olası neden
Enerjinin birden kesilmesi veri kayıplarına ve donanım arızalarına yol açabilir.
Çözüm adımları
- Windows işletim sistemi açılırken hata veriyorsa Başlangıç Onarma'yı kullanın.
Not KRPC modellerde bilgisayar vardır; sistem kapatılırken enerji birden kesilmemelidir. Windows'ta BAŞLAT menüsünden KAPAT komutunu kullanın ya da indikatörün arka panelindeki ON düğmesine kısa süreli bir kez basın.
İndikatör ekranındaki ağırlık değeri sürekli eksiye gidiyorEAGLELION
Olası neden
Kantara ait loadcell ya da loadceller arızalı.
Çözüm adımları
- Arızalı loadcellin tespiti için teknik destek alın.
Not Bağlı loadcellin sağlamlık testi indikatörün IC SAYAÇ menüsünde yapılabilir. LION'da bu ekranda 0 ile 167772 arasında bir değer okunmalıdır.
Kaynak: EAGLE Kullanım Kılavuzu, s. 24 (yeni sekmede açılır); LION Kullanım Kılavuzu, s. 31 (yeni sekmede açılır); Kalibrasyon Prosedürü (EAGLE-KRPC, BetonicTCP), s. 16 (yeni sekmede açılır); EAGLE Kullanım Kılavuzu, s. 16 (yeni sekmede açılır); LION Kullanım Kılavuzu, s. 21 (yeni sekmede açılır)
Çözülmedi mi?Servis talebi açın
İndikatör ekranı kararıyorEAGLELION
Olası neden
Kantar kapasitesi, üzerine konulan ağırlığın altında kalıyor.
Çözüm adımları
- Betosistem programında ilgili kantarın kapasitesini değiştirin.
- Kapasite değiştiği için kalibrasyon işlemini tekrarlayın.
Stoklarda açık oluşuyorEAGLELIONBetonicTCP
Çözüm adımları
- Kantar kalibrasyonlarını en az ayda bir kontrol edin.
- Kalibrasyondan önce kantarın çevresini ve boşaltma kapaklarının altındaki brandayı temizleyin.
- Loadcelleri kantara bağlayan metal çubukların (saplamaların) mesafelerini eşitleyerek kantarın terazide durmasını sağlayın.
- Açık devam ediyorsa 50 kg'lık bir ağırlığı, loadcellerin bağlandığı köşelere sırayla bırakın. İndikatördeki değer bütün köşelerde aynı olmalıdır.
- Bir köşede (+/-) 1 kg bile fark görülüyorsa o köşedeki loadcelli kontrol edin.
- Kalibrasyon hatası yoksa BetonicTCP'de Program Ayarları > Manueller tablosundan elle yapılan üretimleri ve malzeme alımlarını kontrol edin.
- Bütün bunlara rağmen açık devam ediyorsa teknik destek için servisi arayın.
Program ile indikatör haberleşmiyor (sağ alt köşedeki seri port göstergesi dönmüyor)EAGLELIONBetonicTCP
Olası neden
Programın sağ alt köşesindeki seri port durum göstergesi dönmüyorsa haberleşme sorunu vardır.
Çözüm adımları
- Programda seri port ayarlarını kontrol edin.
- Aygıt Yöneticisi > Fare ve diğer işaret aygıtları altında "Microsoft Seri Ballpoint" adlı bir aygıt varsa "Devre dışı bırak" ile kapatın.
- Sorun ortadan kalkmadıysa yetkili servisi arayın.
İndikatör ağırlıkları programda görünmüyor (ilk kurulumda)EAGLELIONBetonicTCP
Olası neden
Santral parametreleri gönderilmemiş.
Çözüm adımları
- Dosyalar > M3 > Santral Ayarları menüsünden bütün parametreleri sırasıyla gönderin.
Programda kantar kapakları sürekli açık görünüyorEAGLELION
Çözüm adımları
- 900 numaralı kablonun Serial 2 konnektörüne takılı olduğundan emin olun.
- PLC'nin enerjisini kontrol edin.
- Kapaklar açık görünürken kantar ağırlıklarını da program ekranında göremiyorsanız servisi arayın.
