HAWK

4 kantarlı, ray montajlı indikatör

Beton santrali otomasyon sistemleri için pano içi ray montajlı tartım indikatörüdür.

Teklif isteyin Kılavuzu açınDoküman dili: Türkçe · 1,0 MB

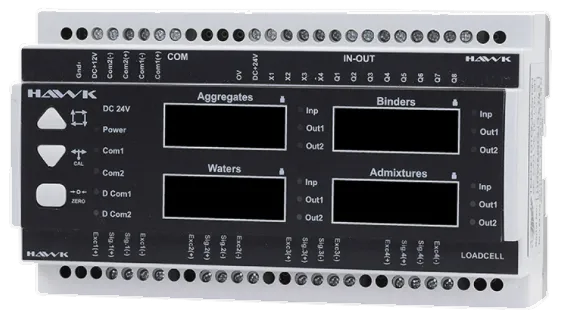

HAWK, 4 kantarlı, ray montajlı indikatör — Ölçüler gerçek; görünüm fotoğraflardan oluşturulmuştur.

kantar: 4
Modbus RTU: RS485
iç sayıcı çözünürlüğü: 20 bit
mm, ray montajlı: 157 × 91 × 58

HAWK, pano içine ray montajla takılan, çok kantarlı ve çok malzeme dolumu destekli bir tartım ve dozaj kontrol ünitesidir. Agrega, çimento, su ve katkı kantarlarının loadcell bağlantıları cihazın alt kısmındadır; her kantar için hızlı ve hassas dolum çıkışı bulunur.

PLC ile RS485 Modbus RTU üzerinden haberleşir. Kalibrasyon hem cihaz üzerindeki tuşlarla hem de BetonicTCP üretim programından yapılabilir.

Otomasyonda HAWK, TMA12 PLC ile 4 kantarlı otomasyon seti olarak kullanılır; yanına ANT eklenince set 5 kantarlı olur.

Teknik özellikler

Tartım

Kantarlar: 4: agrega, çimento, su, katkı
Giriş tipi: Loadcell ya da pulsmetre (4 pulsmetre girişi)
Loadcell besleme: 5 V DC
Loadcell giriş direnci: 350 Ω
İç sayıcı çözünürlüğü: 20 bit
Dijital filtre: Ortalama 0-6, ani yük 0-9 kademe

Giriş ve çıkışlar

Giriş / çıkış: 4 dijital giriş, 8 dijital çıkış (kantar başına hızlı ve hassas dolum)

Haberleşme

Haberleşme: RS485 Modbus RTU
Haberleşme hızı: 1200 - 115200 bps

Elektrik

Çalışma voltajı: 12-24 V DC (önerilen 24 V DC)

Mekanik ve ortam

Ölçüler: 157 × 91 × 58 mm
Montaj: Pano içi ray
Çalışma sıcaklığı: -20 °C ile +50 °C

Kullanım

Kalibrasyon: Cihaz tuşlarıyla ya da BetonicTCP üzerinden

Kaynak: HAWK Kullanım Kılavuzu (TR, yazılım VR 52)

Gösterim amaçlıdır

Kantara yük koyun,
göstergeyi izleyin.

Test ağırlıklarını platforma sürükleyin ya da dokunarak koyun. Gösterge yük oturana kadar dalgalanır; okuma sabitlenince durgun lambası yanar. Sıfır ve dara tuşlarını da deneyebilirsiniz.

Gösterim amaçlıdır. Ağırlıklar ve okunan değerler örnektir; HAWK ya da ANT ekranının birebir kopyası değildir. Kapasite ve bölüntü değeri kantarınıza göre ayarlanır.

Tartım göstergesiÖrnek

Toplam (brüt): 0 kg
Dara: 0 kg
Net: 0 kg

Kantar platformu

Test ağırlıkları

Ağırlığı platforma sürükleyin ya da dokunun; tekrar dokununca rafa döner.

Kılavuzlar ve belgeler

HAWK Kullanım KılavuzuKullanım kılavuzuPDF · 1,0 MBDoküman dili: TürkçePDF'i açın (yeni sekmede açılır)

HAWK için arıza rehberi

Kılavuzdaki arıza tespit adımları. Sorunu seçin, adımları görün.

Tüm arıza rehberi

C 01, C 02 ya da C 03 değiştirildikten sonra tartım yanlışANTHAWK

Olası neden

Kantar kapasitesini ve kalibrasyonu C 01 (bölüntü değeri), C 02 (bölüntü sayısı) ve C 03 (kesir sayısı) belirler; bu değerler değişince kalibrasyon bozulur.
