ANT

Kompakt tartım indikatörü

Farklı endüstriyel tartım uygulamalarında kullanılabilen kompakt tartım indikatörüdür.

Teklif isteyin Kılavuzu açınDoküman dili: Türkçe · 884 KB

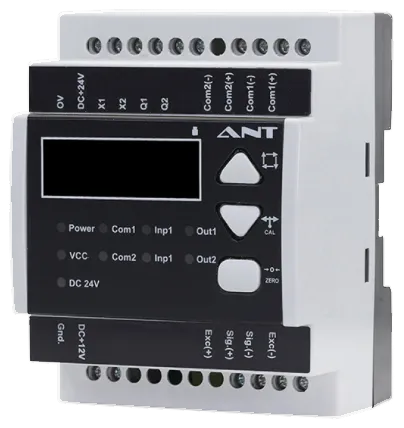

ANT, Kompakt tartım indikatörü — Ölçüler gerçek; görünüm fotoğraflardan oluşturulmuştur.

kantar, çok malzeme: 1
Modbus RTU: RS485
iç sayıcı çözünürlüğü: 20 bit
mm: 70 × 91 × 58

ANT, tek kantarlı ve çok malzeme dolumu destekli bir tartım ve dozaj kontrol ünitesidir. Beton santrali otomasyonu için tasarlanmıştır; kompakt yapısı farklı endüstriyel tartım uygulamalarında da kullanılmasını sağlar.

RS485 Modbus RTU ile haberleşir. Kalibrasyon cihaz üzerindeki tuşlarla ya da BetonicTCP üzerinden yapılır.

5 kantarlı santrallerde ANT, HAWK otomasyon setinin yanına eklenerek beşinci kantarı tartar: HAWK + ANT 5 kantarlı set.

Teknik özellikler

Tartım

Kantar: 1 kantar, çok malzeme dolumu
Giriş tipi: Loadcell ya da pulsmetre
Loadcell besleme: 5 V DC
Loadcell giriş direnci: 350 Ω
İç sayıcı çözünürlüğü: 20 bit

Giriş ve çıkışlar

Giriş / çıkış: 2 dijital giriş, 2 dijital çıkış (hızlı ve hassas dolum)

Haberleşme

Haberleşme: RS485 Modbus RTU
Haberleşme hızı: 1200 - 115200 bps

Elektrik

Çalışma voltajı: 12-24 V DC (önerilen 24 V DC)

Mekanik ve ortam

Ölçüler: 70 × 91 × 58 mm
Çalışma sıcaklığı: -20 °C ile +50 °C

Kaynak: ANT Kullanım Kılavuzu (TR, yazılım VR 52)

Gösterim amaçlıdır

Kantara yük koyun,
göstergeyi izleyin.

Test ağırlıklarını platforma sürükleyin ya da dokunarak koyun. Gösterge yük oturana kadar dalgalanır; okuma sabitlenince durgun lambası yanar. Sıfır ve dara tuşlarını da deneyebilirsiniz.

Gösterim amaçlıdır. Ağırlıklar ve okunan değerler örnektir; HAWK ya da ANT ekranının birebir kopyası değildir. Kapasite ve bölüntü değeri kantarınıza göre ayarlanır.

Tartım göstergesiÖrnek

Toplam (brüt): 0 kg
Dara: 0 kg
Net: 0 kg

Kantar platformu

Test ağırlıkları

Ağırlığı platforma sürükleyin ya da dokunun; tekrar dokununca rafa döner.

Kılavuzlar ve belgeler

ANT Kullanım KılavuzuKullanım kılavuzuPDF · 884 KBDoküman dili: TürkçePDF'i açın (yeni sekmede açılır)

ANT için arıza rehberi

Kılavuzdaki arıza tespit adımları. Sorunu seçin, adımları görün.

Tüm arıza rehberi

C 01, C 02 ya da C 03 değiştirildikten sonra tartım yanlışANTHAWK

Olası neden

Kantar kapasitesini ve kalibrasyonu C 01 (bölüntü değeri), C 02 (bölüntü sayısı) ve C 03 (kesir sayısı) belirler; bu değerler değişince kalibrasyon bozulur.
